1000MW发电机交流耐压装置ZXB(f)-GG系列满足20kV/1000MW 发电机,35kV/31500kVA 主变,10kV/300mm²电缆 3km,35kV 开关、互感器的交流耐压试验。具有较宽的适用范围,是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。
被试品对象及试验要求:
1.20kV/1000MW 发电机的交流耐压试验,电容量≤0.28uF,试验频率 45-55Hz,试验电压 43kV,试验时间 1min。
2.35kV/31500kVA 主变的交流耐压试验,电容量≤0.01uF,试验频率 30-300Hz,试验电压不超过 68kV,试验时间 1min。
3.10kV/300mm²电缆3km的交流耐压试验,电容量 ≤1.1265uF,试验频率30-300Hz,试验电压 22kV,试验时间 60min。
4.35kV 开关、互感器的交流耐压试验,试验频率 30-300Hz,试验电压不超过95kV,试验时间 1min。

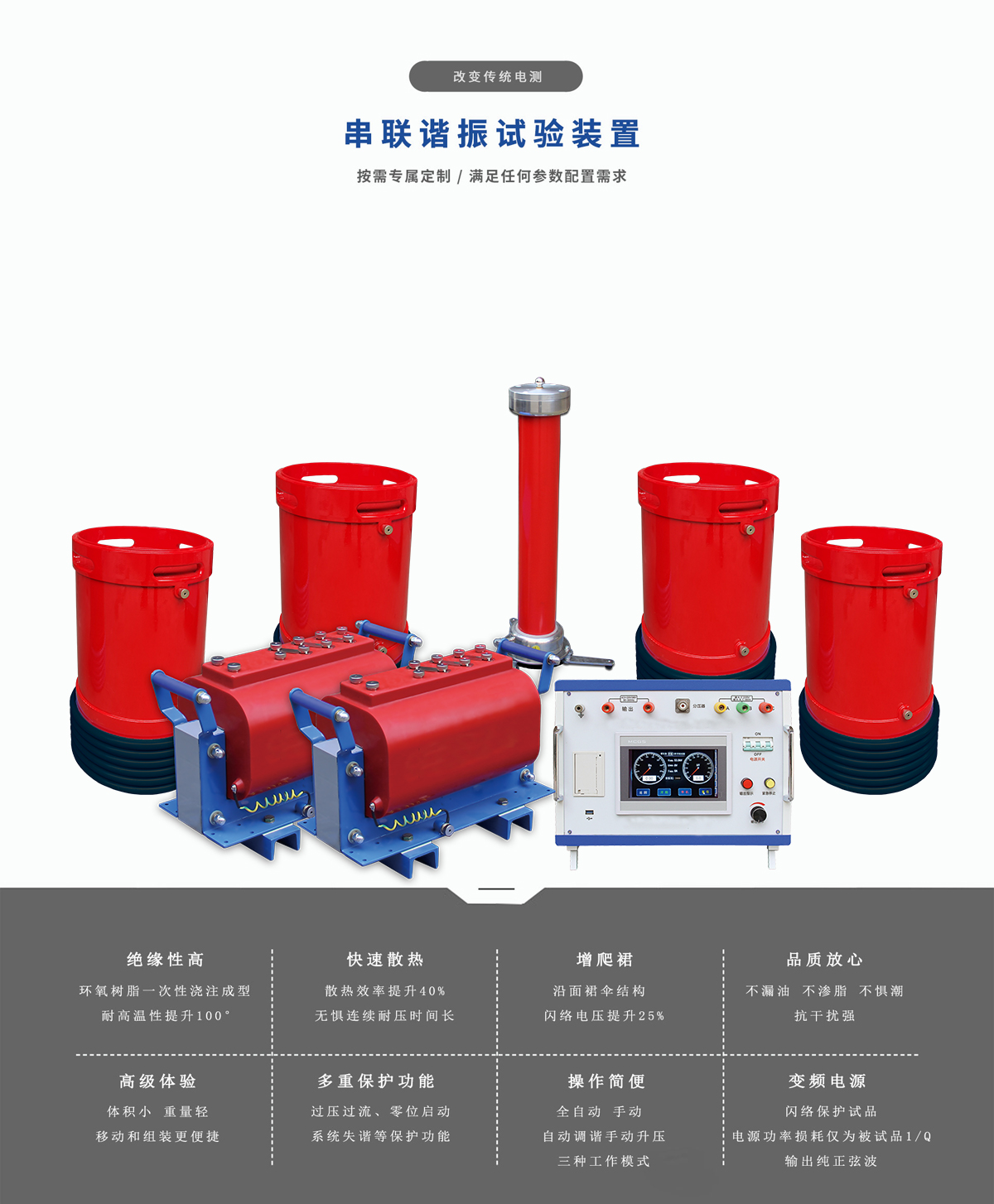

该装置主要由变频电源、励磁变压器、电抗器、电容分压器组成。
产品别名:变频串联谐振、变频串联谐振、串联谐振、调频串联谐振、串联谐振耐压试验装置、串联谐振试验设备等
序号 | 设备名称 | 型号及规格 | 数量 |
1 | 激励变压器 | ZXJL-F-22kVA/2.5/5kV/0.4kV | 1台 |

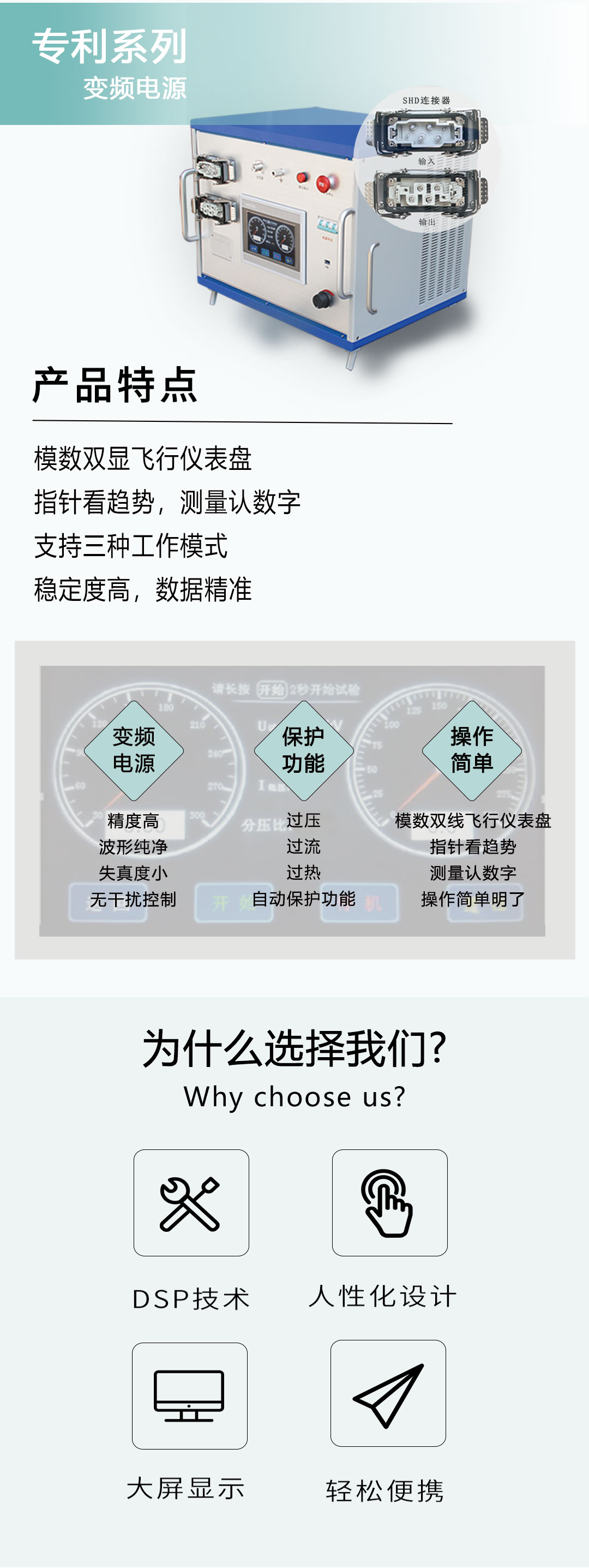

2 | 变频电源 | ZXBP-F-22kW/220/380V | 1台 |

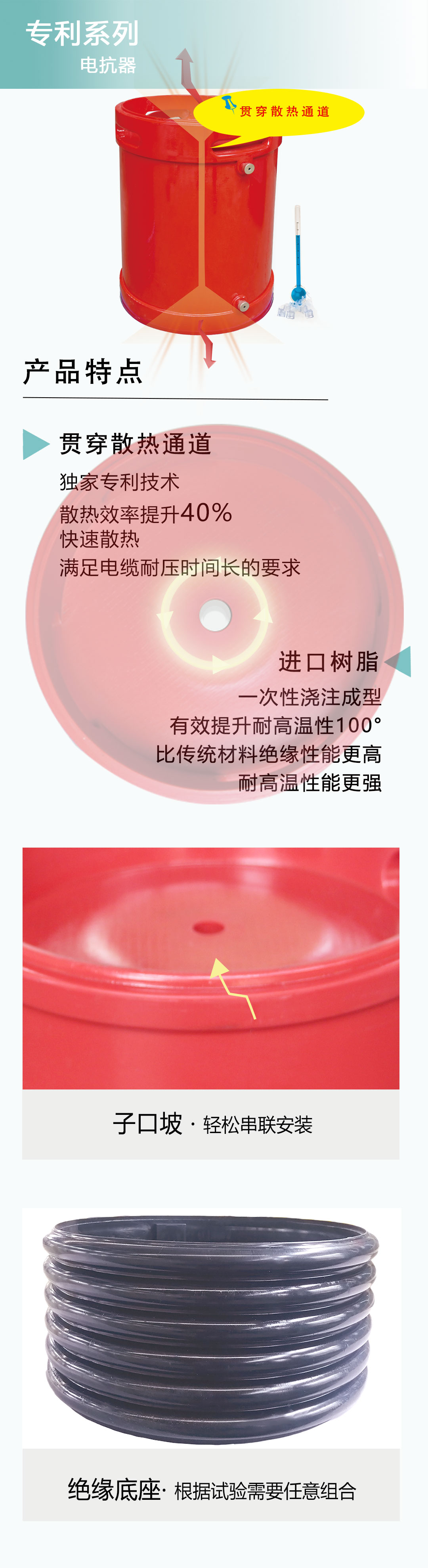

3 | 高压电抗器 | ZXDK-50kVA/25kV | 4节 |
4 | 电容分压器 | ZXFC-100kV/3000pF | 1套 |
1000MW发电机交流耐压装置用途 | |||
10kV/300mm²电缆3km 35kV开关、互感器 |
