10kV长电缆交流耐压装置

10kV长电缆交流耐压装置ZXB(f)-GI系列主要针对10kV、35kV电缆，35kV主变，35kV开关的交流耐压试验。具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

被试品对象及试验要求：

1、10kV/300mm²电缆8km的交流耐压试验，电容量≤3.004uF，试验频率30~300Hz，试验电压17.4kV，试验时间60min。

2、35kV/300mm²电缆4km的交流耐压试验，电容量≤0.778uF，试验频率30~300Hz，试验电压52kV，试验时间60min。

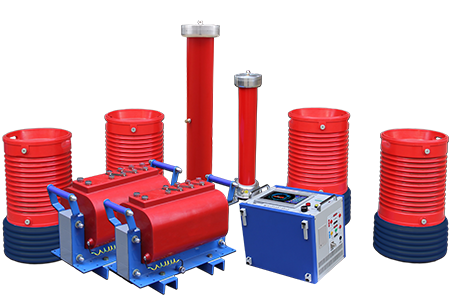

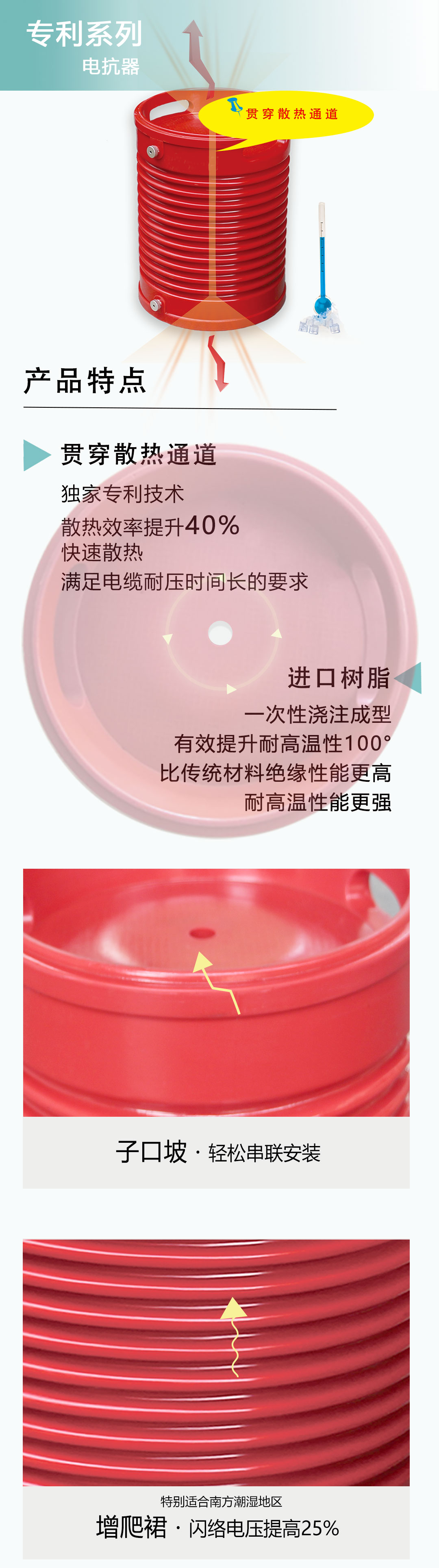

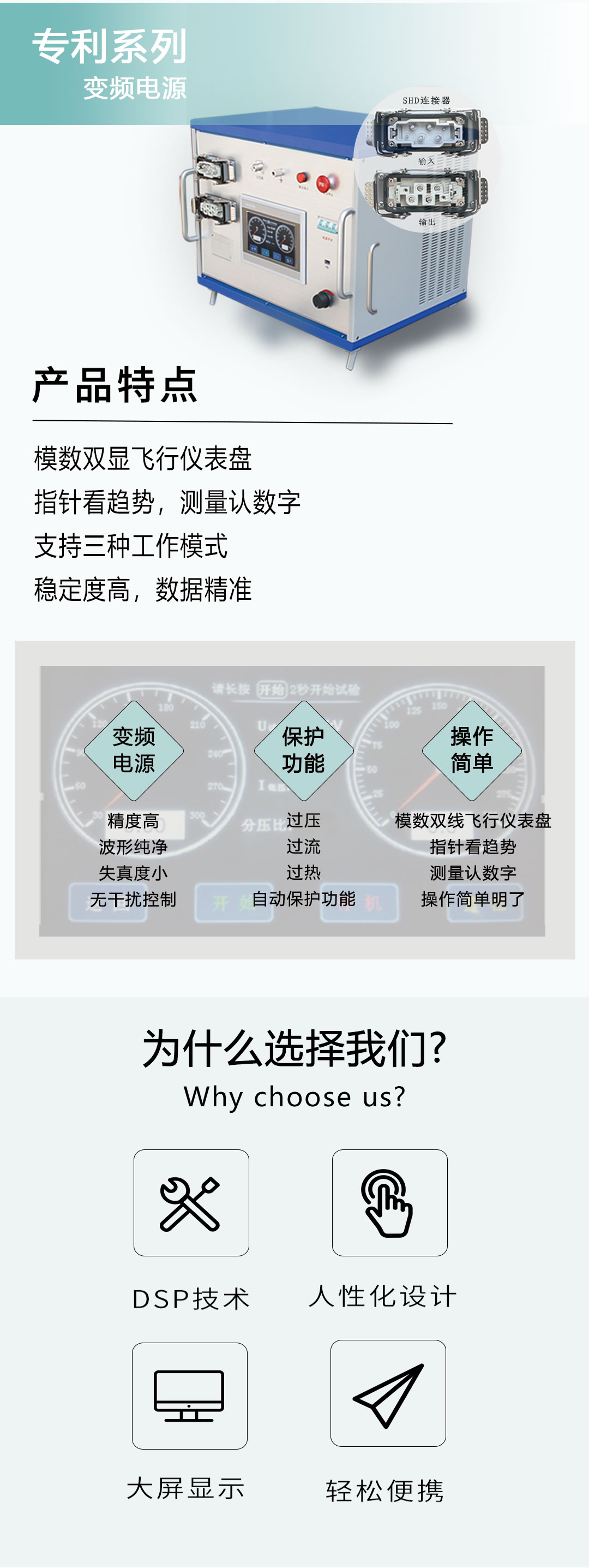

该装置主要由变频电源、励磁变压器、电抗器、电容分压器、补偿电容器组成。

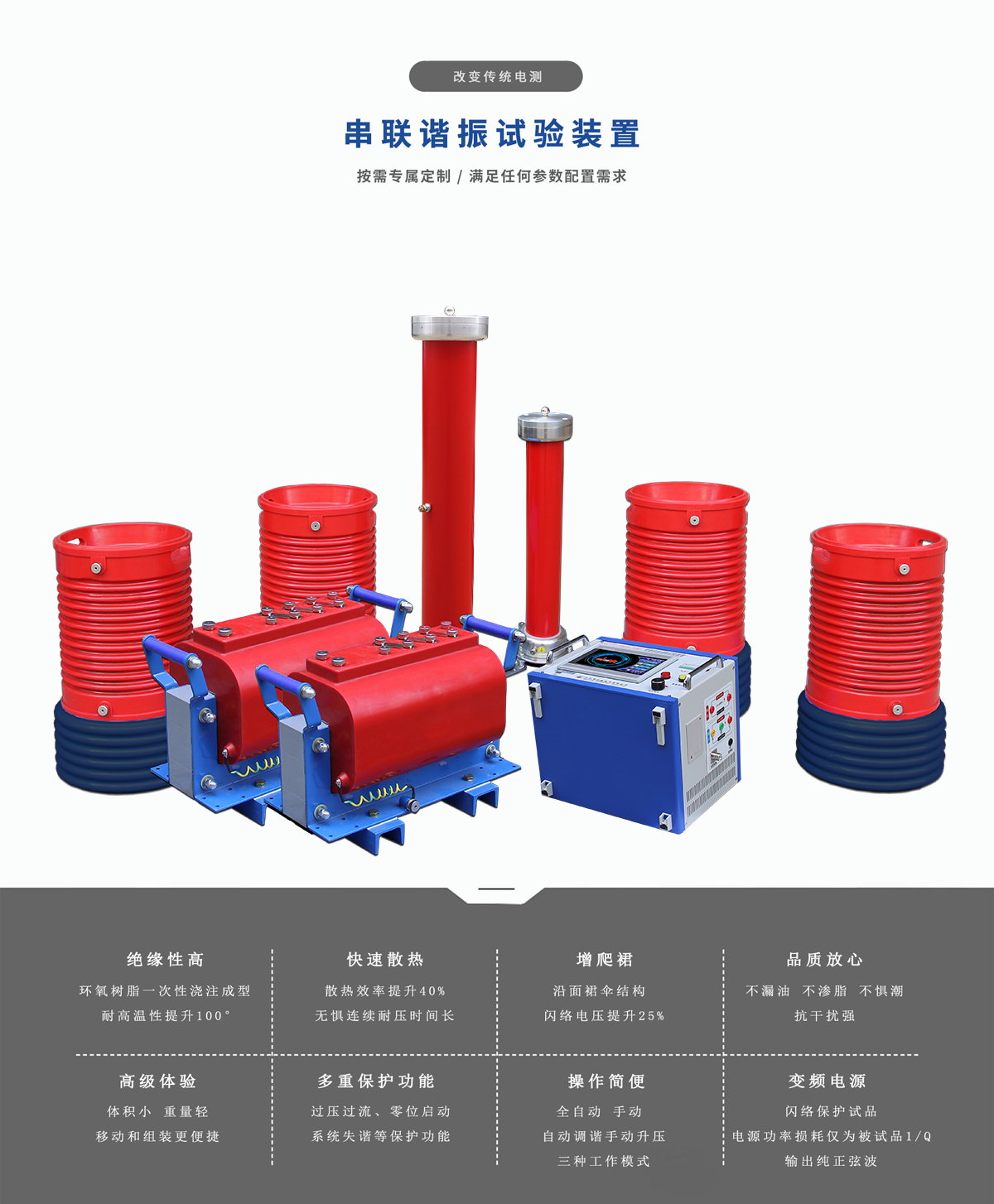

产品别名：串联谐振、调频串联谐振、串联谐振耐压试验装置、串联谐振试验设备、电缆耐压试验装置、调频串联谐振交流耐压试验装置等

10kV长电缆交流耐压装置接线示意图
