110kV变压器耐压试验装置

110kV变压器交流耐压装置ZXB(f)-GF系列适用于110kV/63000kVA主变、66kV/86000kVA主变、10kV/300mm²电缆2km、66kV开关、母线、66kV/630mm²电缆0.2km的交流耐压试验。具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

被试品对象及试验要求：

1、110kV/63000kVA主变全绝缘交流耐压试验，电容量≤0.02uF，试验频率45-65Hz，试验电压168kV，试验时间1min。

2、66kV/86000kVA主变的交流耐压试验，电容量≤0.022uF，试验频率45-65Hz，试验电压112kV，试验时间1min。

3、10kV/300mm²电缆2km的交流耐压试验，电容量≤0.751uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

4、66kV开关、母线的交流耐压试验，试验频率30-300Hz，试验电压185kV，试验时间1min。

5、66kV/630mm²电缆0.2km的交流耐压试验，电容量≤0.0454uF，试验频率30-300Hz，试验电压96kV，试验时间60min。

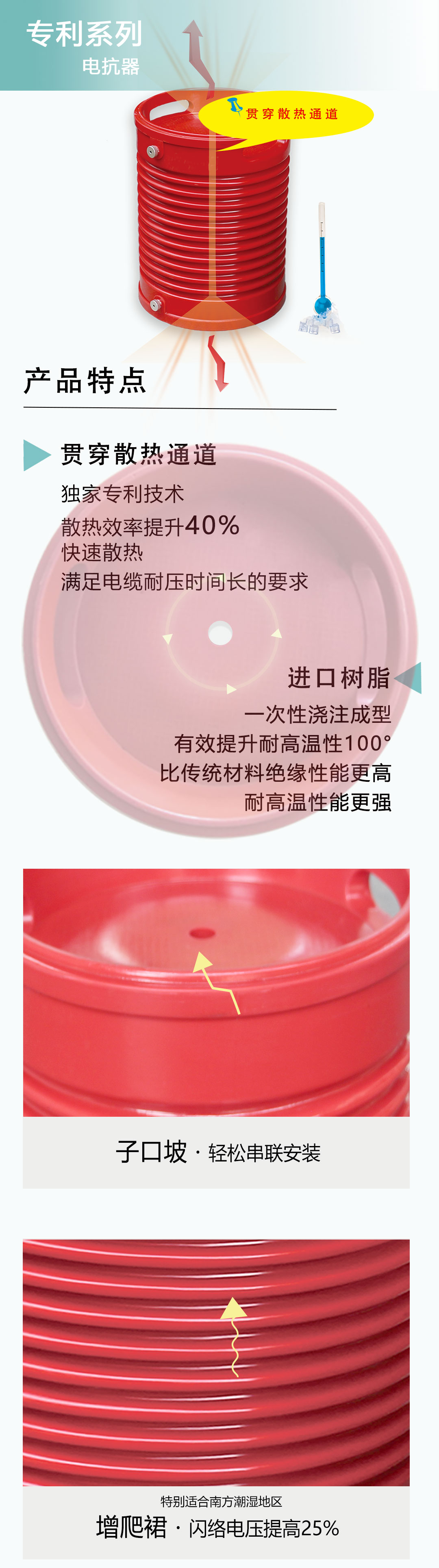

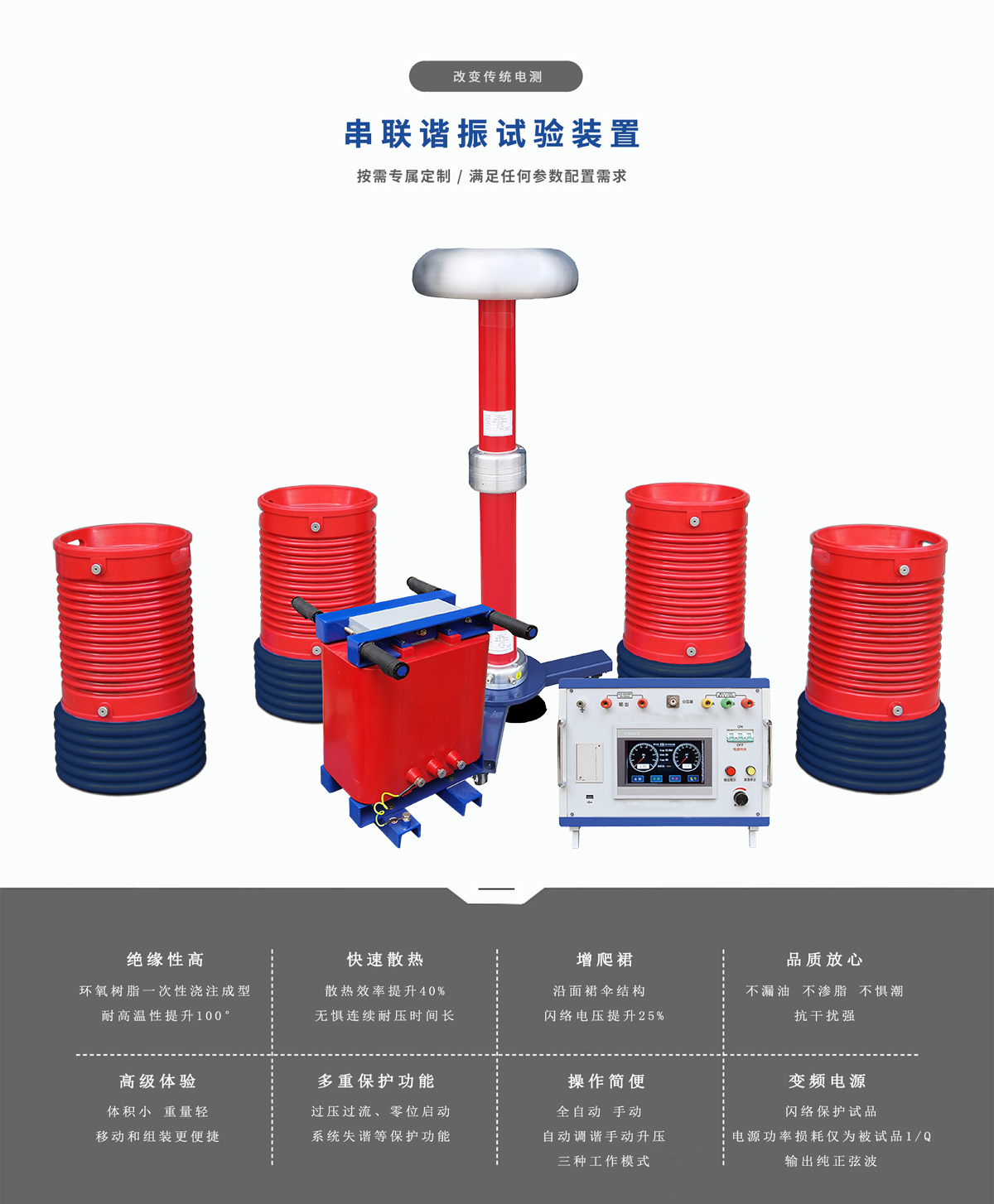

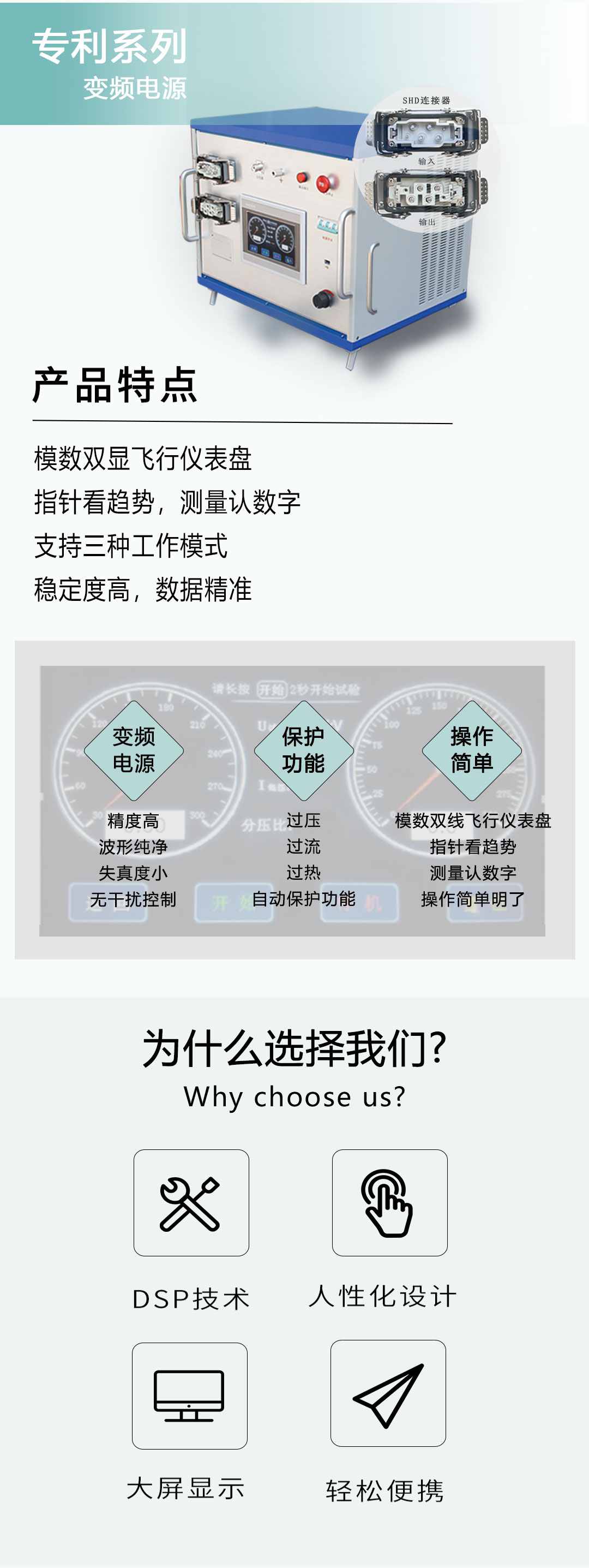

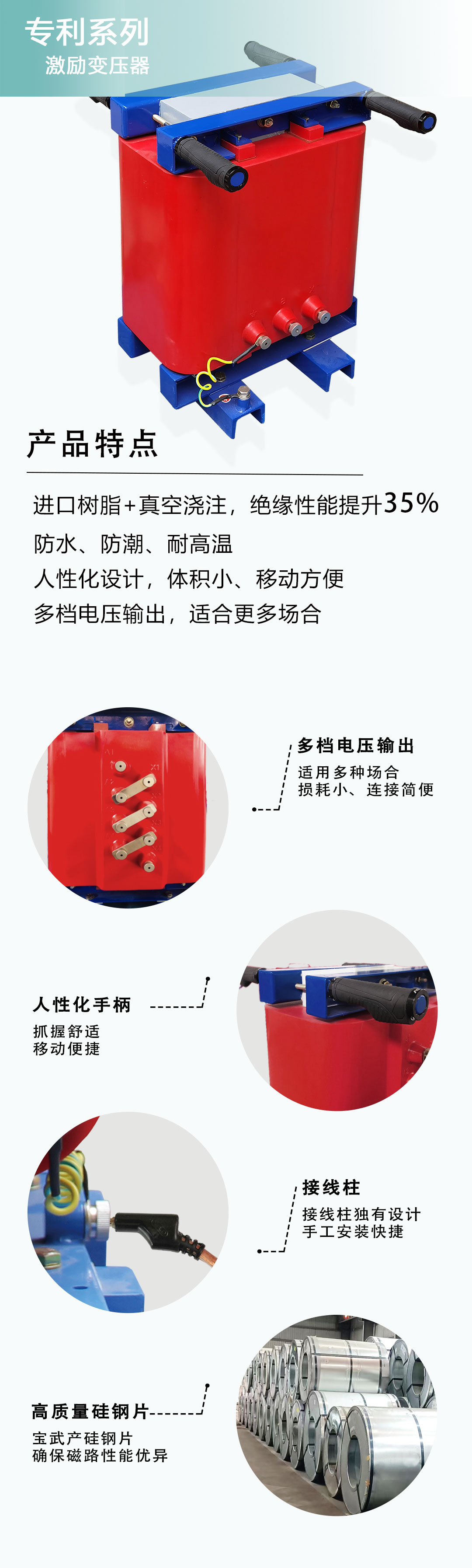

该装置主要由变频电源、励磁变压器、电抗器、电容分压器组成。

产品别名：串联谐振试验设备、电缆耐压试验装置、工频耐压试验装置、高压交联电缆交流耐压试验设备、交流耐压试验装置、调频谐振等

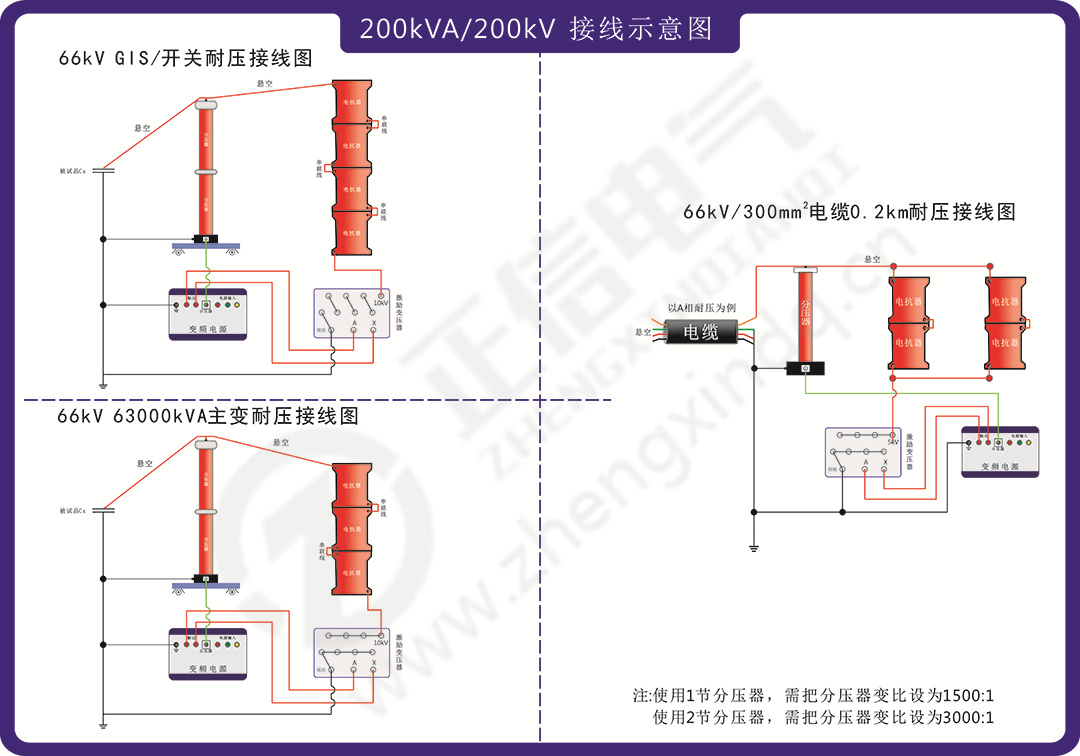

110kV变压器交流耐压装置接线示意图
