110kV变压器交流耐压装置

ZXB(f)-GD系列变频串联谐振谐振耐压试验装置主要针对10kV、35kV电缆，35kV主变，35kV开关的交流耐压试验。具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

被试品对象及试验要求：

1、35kV/300mm²电缆2km的交流耐压试验，电容量≤0.389uF，试验频率30-300Hz，试验电压52kV，试验时间60min。

2、10kV/300mm²电缆5km的交流耐压试验，电容量≤1.88uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

3、35kV/31500kVA主变的交流耐压试验，电容量≤0.01uF，试验频率45-65Hz，试验电压68kV，试验时间1min。

4、35kV开关的交流耐压试验，试验频率45-65Hz，试验电压95kV，试验时间1min。

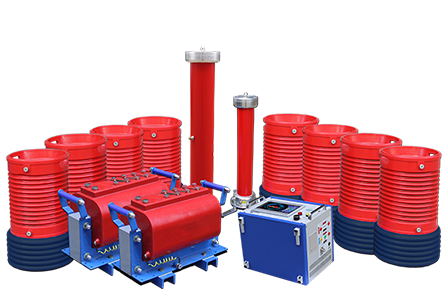

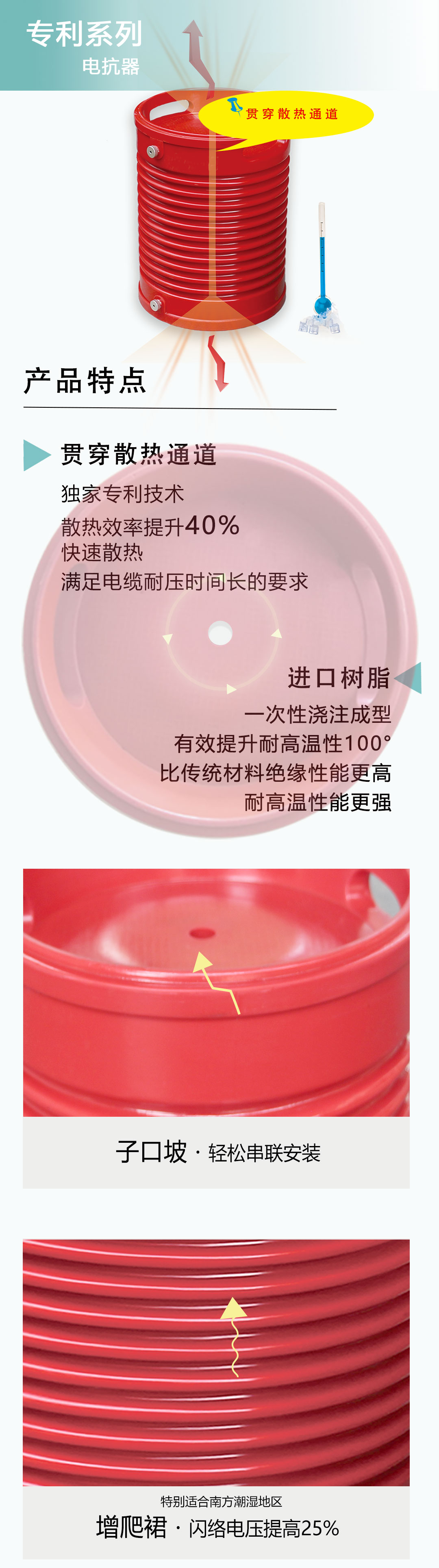

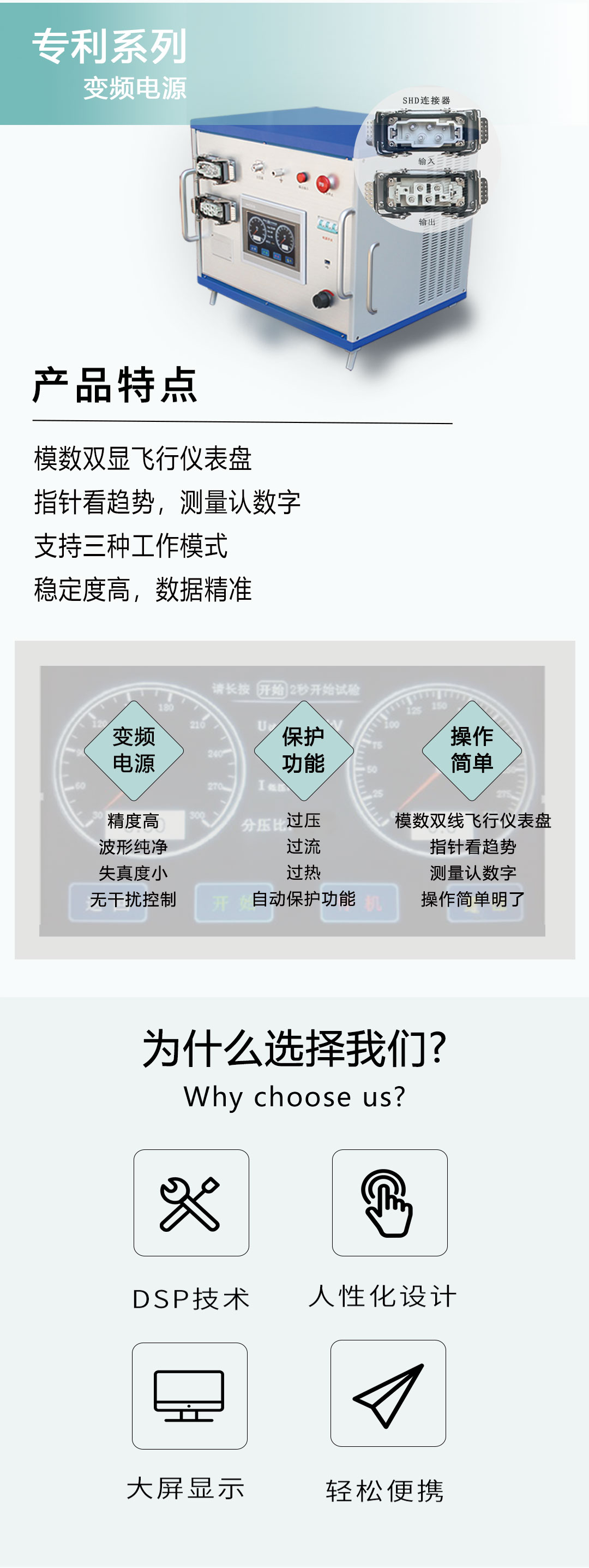

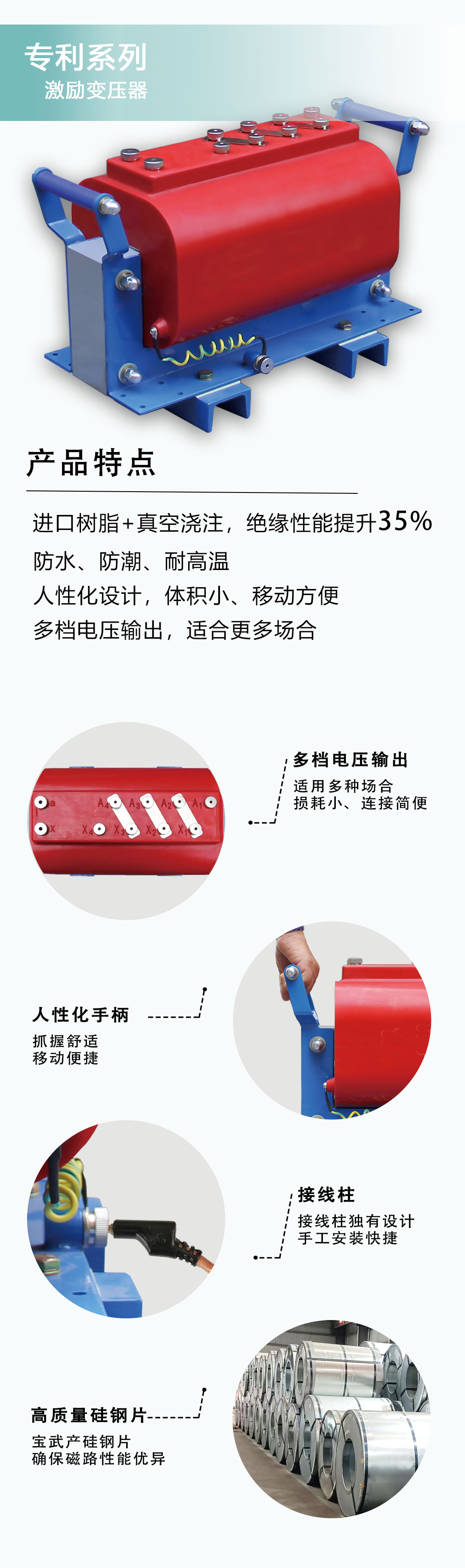

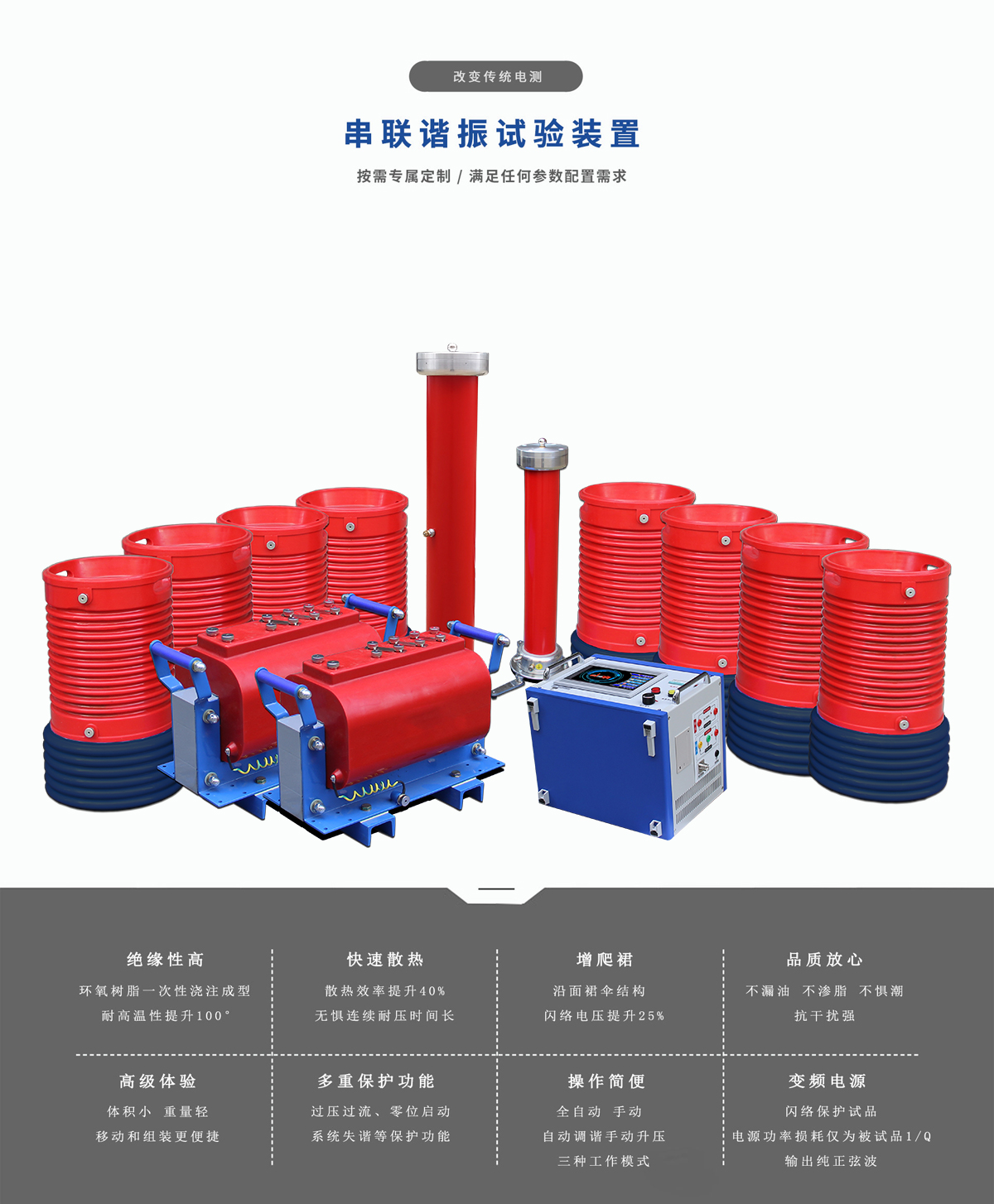

该装置主要由变频电源、励磁变压器、电抗器、电容分压器、补偿电容器组成。

产品别名：变频谐振、变频串谐、谐试验装置、串谐耐压装置、GIS交流耐压试验装置、电动机工频(交流)耐压验装置等

110kV变压器交流耐压装置接线示意图
